Géode 52, tramé
Depuis 1963, nous mettons notre savoir-faire au service de l’innovation. Nous conceptualisons et fabriquons les murs rideaux sur-mesure dans notre atelier à coté de la Tour du Pin.
GEODE est une gamme complète de mur-rideaux, offrant aux concepteurs des performances thermiques de haut niveau afin de répondre aux normes de construction les plus exigeantes, et un large choix d’options esthétiques à partir d’un seul système. La variété des applications de mur-rideaux réalisables grâce à la diversité de montants et de traverses, permet aux concepteurs de varier l’apparence extérieure d’un bâtiment, tout en bénéficiant des options de design et de conception d’un système complètement intégré.
LES + PRODUITS
FAÇADES DROITES OU MOUVEMENTÉES JUSQU’À 20°. Vitrages disponibles de 6 mm à 32 mm.
OSSATURE COMMUNE PAR PROFILÉS DE 52MM D’ÉPAISSEUR.
PERFORMANCES ACOUSTIQUES ET THERMIQUES SUPPLÉMENTAIRES.
VITRAGES DE GRANDES DIMENSIONS.
MAINTIEN DES REMPLISSAGES. Par serreur filant aluminium ou par serreur ponctuel polyamide avec joints cadres vulcanisés.
CHOIX DE JOINTS. Disponibles en angles vulcanisés de grandes dimensions ou linéaires en fonction des besoins du projet.
OUVRANTS CACHÉS. Ouvrants à l’italienne, parallèles, oscillo-battants ou pompiers pour une ventilation naturelle tout en maintenant des lignes esthétiques identiques quel que soit l’aspect de la façade
extérieure.
DESIGN. Choix de capots aluminium pour souligner le design extérieur de la façade.
RÉPARTITION DES CHARGES OPTIMISÉE.
Pour plus de renseignements
GÉODE 52
MUR RIDEAU TRAMÉ
- Choix de capots aluminium pour souligner le design extérieur de la façade.
DESIGN
- Ouvrants à l’italienne, parallèles, oscillo-battants
ou pompiers pour une ventilation naturelle tout en maintenant des lignes esthétiques identiques quel que soit l’aspect de la façade extérieure.
OUVRANTS CACHÉS
- par serreur filant aluminium ou ponctuel polyamide avec joints cadres vulcanisés.
MAINTIEN DES REMPLISSAGES
- GEODE 62 est une option qui utilise des montants et
traverses d’un module de 62 mm pour augmenter les
dimensions des vitrages et ainsi d’intensifier la lumière naturelle.
VITRAGES DE GRANDES DIMENSIONS
- Aspect grille apparente
Aspect trame horizontale
Aspect trame verticale
Aspect aspect cadre
MULTIPLES ACTIONS
- Disponibles en angles vulcanisés de grandes dimensions ou linéaires en fonction des besoins du projet.
CHOIX DE JOINTS
- GEODE Acoustique est une option supplémentaire pour GEODE aspect
Grille destinée aux projets nécessitant des performances acoustiques ou thermiques supérieures avec des vitrages jusqu’à 42 mm.
PERFORMANCES THERMIQUES D’ÉTANCHÉITÉ ET ACOUSTIQUES
- pour éviter la déformation des traverses et
permettre l’emploi de lourds et grands volumes verriers.
Poids maxi de 300 kg (assemblage par raccord et pièce anti-rotation).
RÉPARTITION DES CHARGES OPTIMISÉE
POIDS MAXIMUM PAR BLOC VERRIER
300 kg
THERMIQUE
Façade fixe 80% vitrée : Ucw = 1,4 W/m²K. avec Ug = 1,1 W/m²K.
ÉTANCHÉITÉ
FIXEA4 R7 / Résultats satisfaisants en pression et dépression 1600 Pa et 2400 Pa (pression brusque)
-
ÉTANCHÉITÉ OUVRANT
À L’ITALIENNEClasse de résistance niveau 3
GRILLE APPARENTE
-
Remplissage
-
FAÇADE
-
OUVRANT CACHÉ
- 6 mm à 42 mm
- Droite ou mouvementée jusqu’à 20°
- à l’italienne, parallèle,
à la française, oscillo-battant, pompier.
TRAMÉ VERTICAL
-
Remplissage
-
FAÇADE
-
OUVRANT CACHÉ
- 6 mm à 32 mm
- Droite
- à l’italienne, parallèle,à la française, oscillo-battant, pompier.
TRAMÉ HORIZONTAL
-
Remplissage
-
FAÇADE
-
OUVRANT CACHÉ
- 6 mm à 32 mm
- Droite ou mouvementée jusqu’à 10°
- à l’italienne, parallèle,à la française, oscillo-battant, pompier.
ASPECT CADRE
-
Remplissage
-
FAÇADE
-
OUVRANT CACHÉ
- 6 mm à 32 mm
- Droite ou mouvementée jusqu’à 20°
- à l’italienne, parallèle,
à la française, oscillo-battant, pompier.
Retrouvez toutes les gammes de couleurs sur le site internet de Technal:
|
LA SELECTION https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/la-selection/ |
 |
|
LES EXCLUSIVES https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/les-exclusives/ |
|
|
LES ANODISÉS https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/les-exclusives/ |
|
|
LES EFFETS BOIS https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/la-selection/ |
|

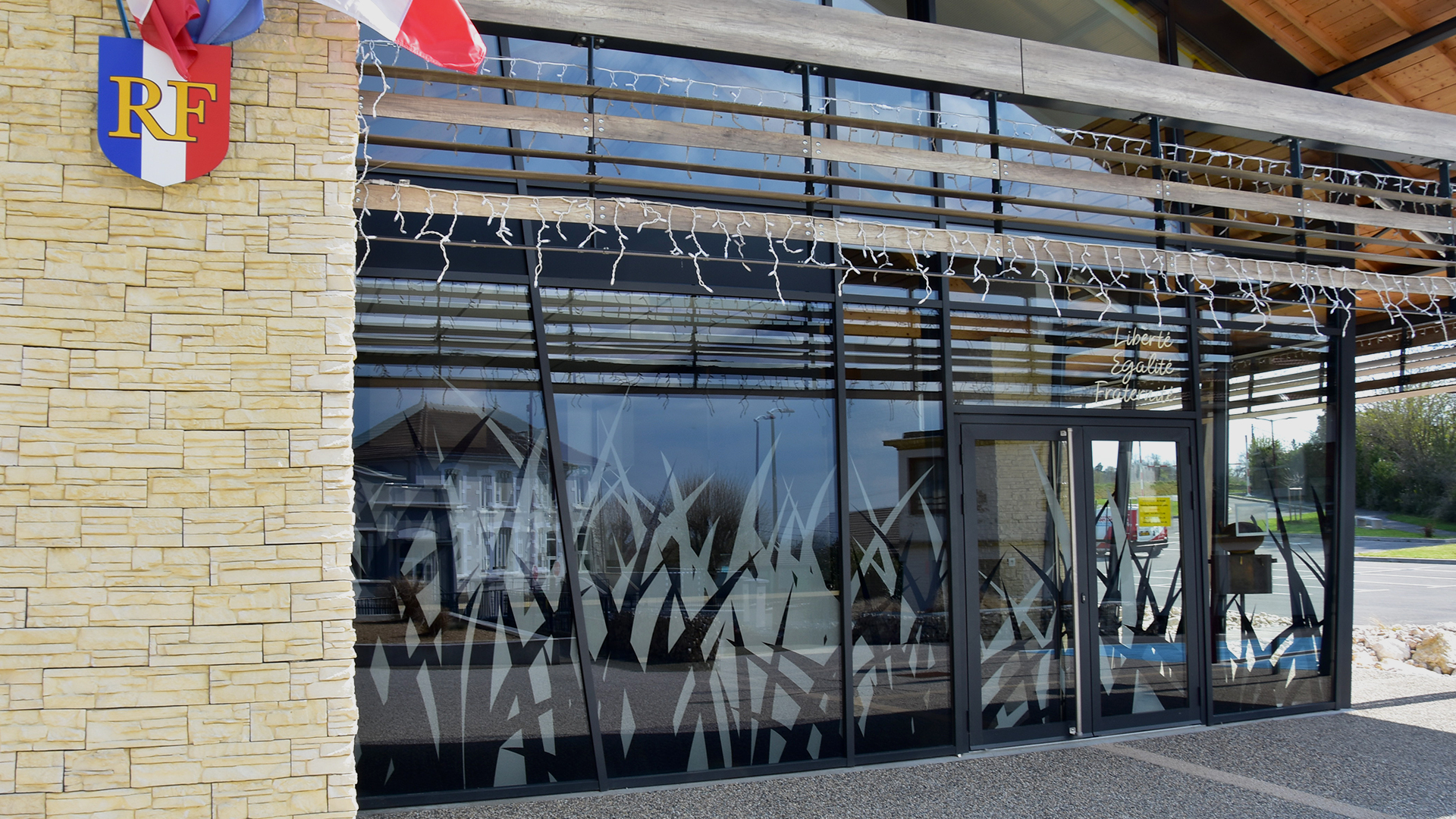

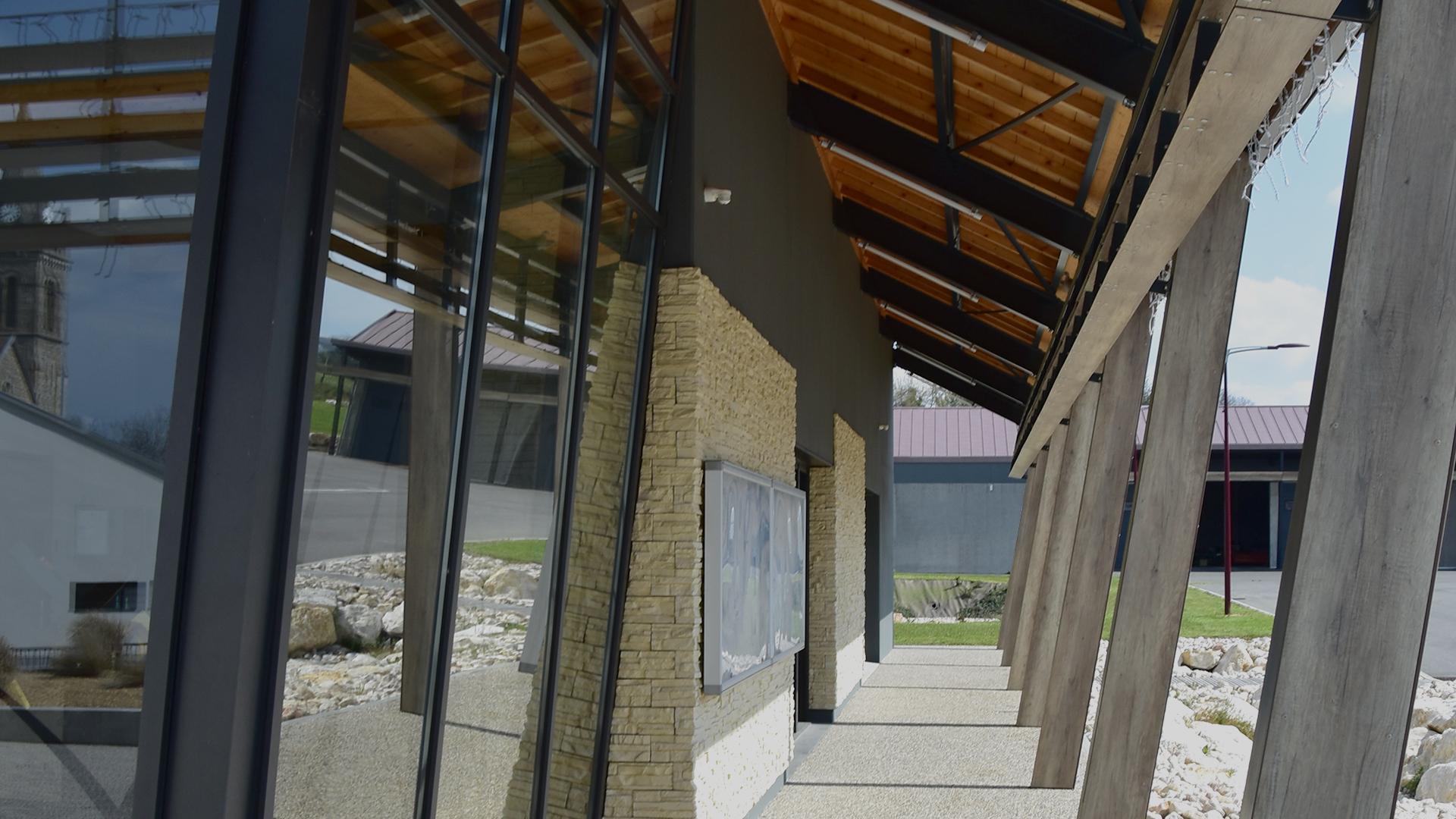

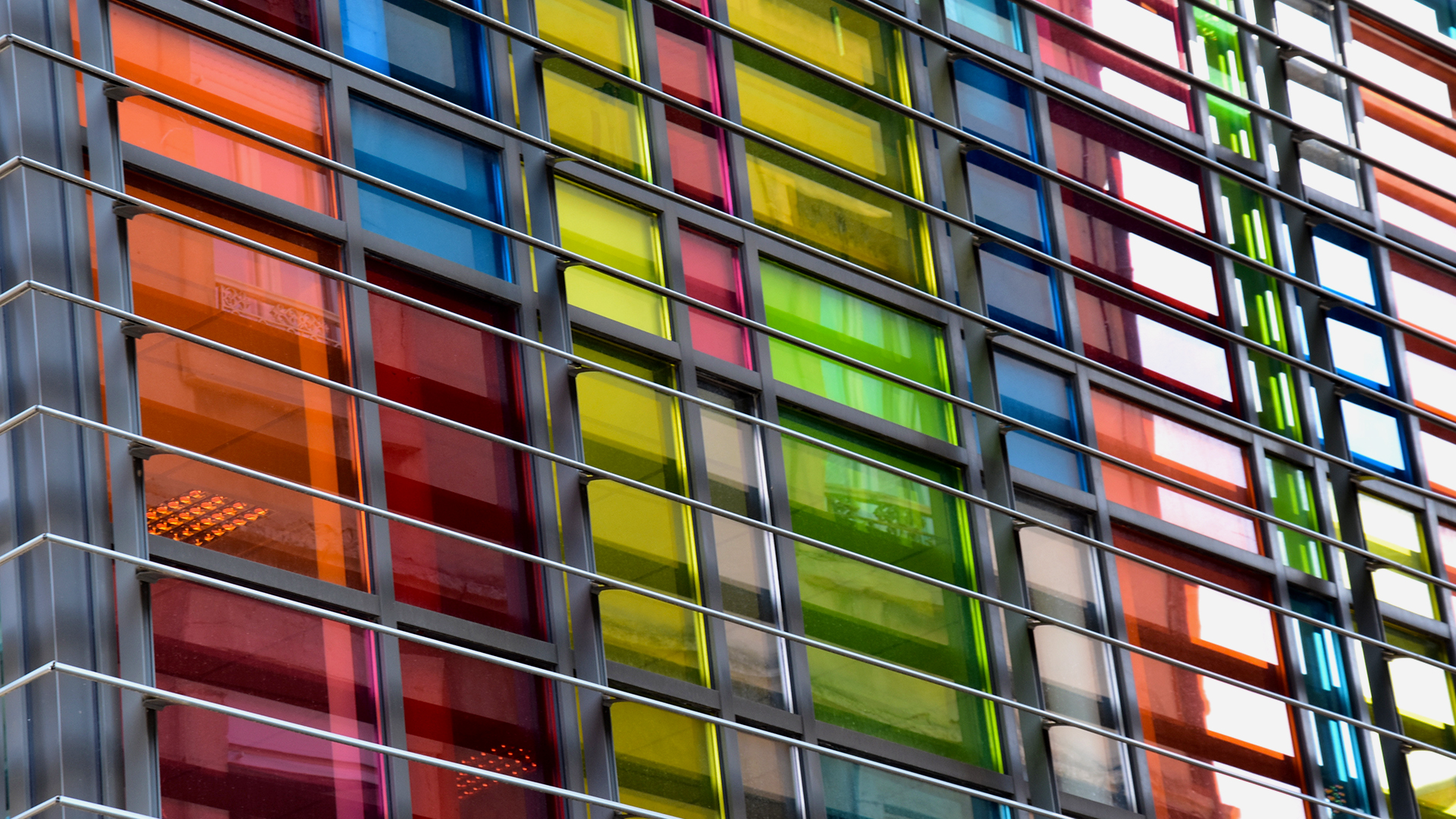

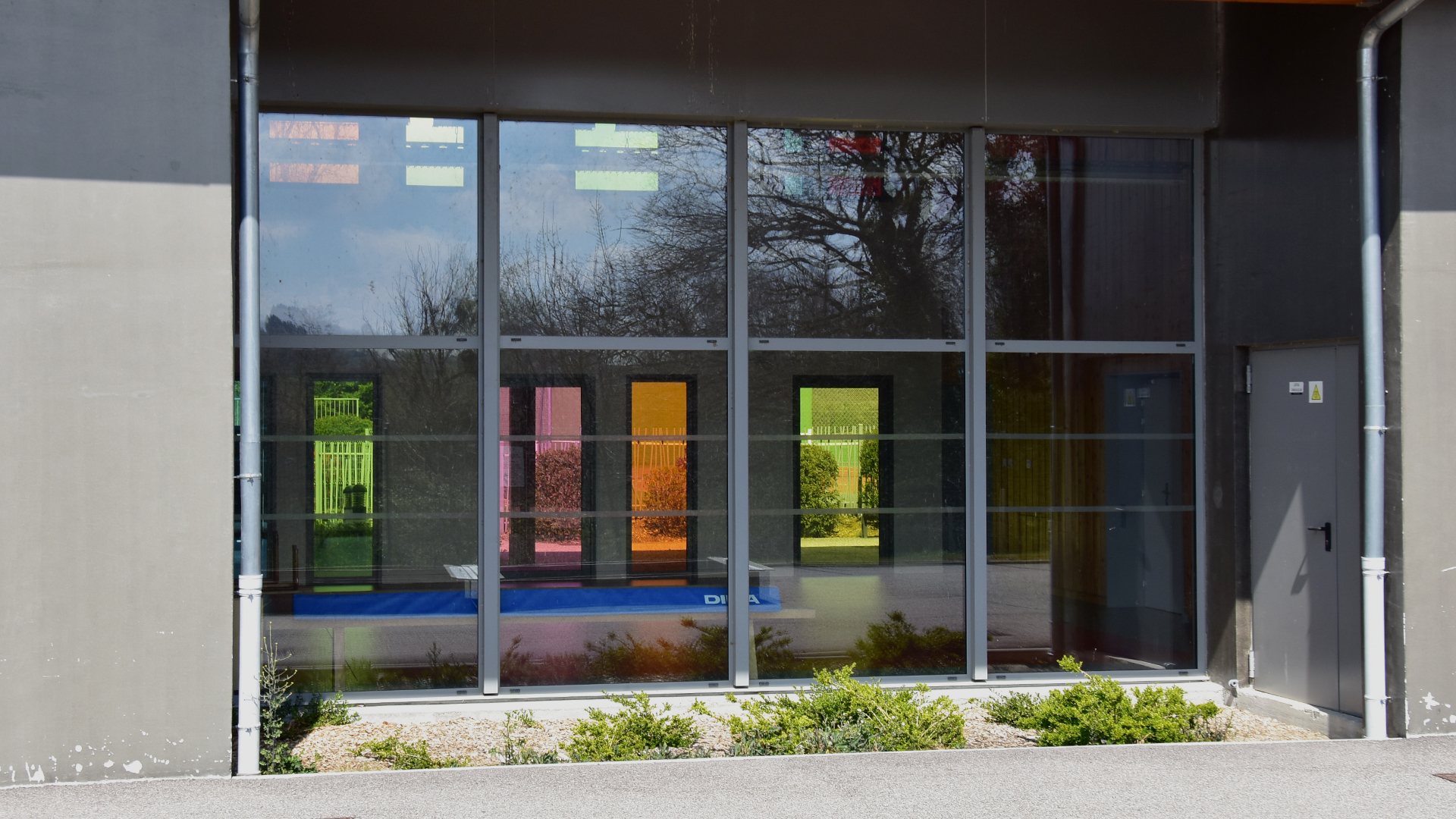

NOS RÉALISATIONS
Les différentes gammes de mur rideau
